电动翻板式密封蝶阀
电动翻板式密封蝶阀适用于低压气体介质的快速切断，本阀开启转度小，启闭速度快、密封可靠，寿命长，可根据不同介质温度，采用不同密 封材料，适应性强。广泛应用冶金、建材、电力、化工等工业管道上，对
电动翻板式密封蝶阀适用于低压气体介质的快速切断，本阀开启转度小，启闭速度快、密封可靠，寿命长，可根据不同介质温度，采用不同密 封材料，适应性强。广泛应用冶金、建材、电力、化工等工业管道上，对可燃气体、废气、空气及其它气体等介质进行快速切断。
结构参数
型号规格 D9/344X/H-0.5
公称通径 400～3000mm
压力范围 0.05MPa
主要性能
公称压力：0.05MPa
适用温度：D9/3 44X型软密封≤120℃；; D9/3 44H型硬密封≤350℃；高温型≤600℃
适用介质：空气、烟气、可燃性气体
电源电压：三相380V.AC
启闭时间：6-60秒
泄漏率：软密封< 1 0-5硬密封< 1 0-4高温型<5X10-4
型号编制说明：见附录一型号编制说明格式3

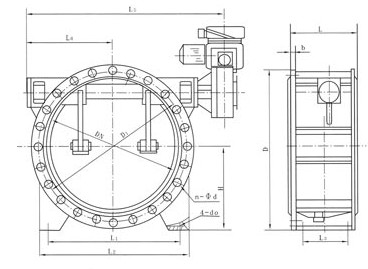

主要外形及连接尺寸表
D944X电动翻板式蝶阀
D344X手动翻板式蝶阀
D9/3 44X/H-0.5主要外形及连接尺寸表
DN | D1 | D | L | b | n-Φd | L1 | L2 | Η | L3 | do | D344X/H-0.5 | D944 X/H -0.5 | ||||||
Hi | L4 | Do | 质量 | L5 | Le | 电动装置 | 质量 | |||||||||||
400 | 495 | 540 | 350 | 18 | 16-Φ22 | 不带架脚 | 558 | 746 | 332 | 54 | 816 | 298 | Z5-24 | 220 | ||||
450 | 550 | 595 | 610 | 800 | 64 | 870 | 325 | Z10-24 | 240 | |||||||||
500 | 600 | 645 | 400 | 20-Φ22 | 660 | 850 | 70 | 920 | 350 | 300 | ||||||||
600 | 705 | 755 | 20-Φ26 | 798 | 966 | 90 | 1036 | 408 | Z15-24 | 350 | ||||||||
700 | 810 | 860 | 450 | 20 | 24-Φ26 | 900 | 1085 | 400 | 145 | 1136 | 460 | 400 | ||||||
800 | 920 | 975 | 24-Φ30 | 1008 | 1101 | 155 | 1216 | 818 | 480 | |||||||||
900 | 1020 | 1075 | 500 | 1148 | 1201 1405 | 180 | 1316 | 868 | Z20-24 | 540 | ||||||||
1000 | 1120 | 1175 | 22 | 28-Φ30 | 970 | 1090 | 640 | 300 | Φ30 | 1208 | 205 | 1516 | 618 | 600 | ||||
1100 | 1220 | 1275 | 550 | 1040 | 1210 | 690 | 350 | 1348 | 1506 | 500 | 245 | 1666 | 668 | 720 | ||||
1200 | 1320 | 1375 | 32-Φ30 | 1140 | 1280 | 740 | 1448 | 1606 | 275 | 1766 | 718 | Z30-24 | 840 | |||||
1300 | 1420 | 1475 | 600 | 1220 | 1380 | 790 | 400 | 1598 | 1716 | 325 | 1866 | 768 | 910 | |||||
1400 | 1520 | 1575 | 24 | 36-Φ30 | 1290 | 1450 | 840 | 1698 | 1816 | 365 | 1966 | 818 | 1100 | |||||
1500 | 1630 | 1690 | 650 | 1400 | 1580 | 895 | 450 | 1803 | 1956 | 600 | 450 | 2126 | 878 | Z45-24 | 1300 | |||
1600 | 1730 | 1790 | 40-Φ30 | 1470 | 1650 | 945 | 1903 | 2006 | 500 | 2176 | 928 | 1500 | ||||||
1700 | 1830 | 1890 | 700 | 26 | 44-Φ30 | 1550 | 1750 | 995 | 500 | 2005 | 2160 | 590 | 2330 | 980 | 1600 | |||
1800 | 1930 | 1990 | 1620 | 1820 | 1045 | 2105 | 2210 | 625 | 2380 | 1030 | Z60-24 | 1800 | ||||||
1900 | 2030 | 2090 | 750 | 48-Φ30 | 1720 | 1940 | 1095 | 550 | Φ33 | 2285 | 2285 | 680 | 2480 | 1080 | 2000 | |||
2000 | 2130 | 2190 | 28 | 1800 | 2020 | 1145 | 2385 | 2505 | 770 | 2700 | 1130 | 2200 | ||||||
2100 | 2235 | 2295 | 800 | 52-Φ33 | 1870 | 2110 | 1200 | 600 | 2493 | 2611 | 850 | 2806 | 1180 | Z90-24 | 2800 | |||
2200 | 2340 | 2405 | 1950 | 2190 | 1255 | 2593 | 2696 | 990 | 2866 | 1238 | 3400 | |||||||
2300 | 2440 | 2505 | 850 | 30 | 56-Φ33 | 2050 | 2310 | 1305 | 650 | 2738 | 2715 | 1050 | 2916 | 1288 | 3600 | |||
2400 | 2540 | 2605 | 2130 | 2390 | 1335 | 2838 | 2796 | 1150 | 2966 | 1338 | 3000 | |||||||
2500 | 2640 | 2705 | 900 | 60-Φ33 | 2200 | 2480 | 1405 | 700 | 2938 | 2846 | 1590 | 3016 | 1388 | 3340 | ||||
2600 | 2740 | 2805 | 32 | 2270 | 2550 | 1455 | 3005 | 2916 | 1640 | 3086 | 1438 | Z120-24 | 3590 | |||||
2700 | 2850 | 2915 | 950 | 64-Φ36 | 2380 | 2680 | 1505 | 750 | 3115 | 3016 | 1790 | 3186 | 1498 | 3740 | ||||
2800 | 2960 | 3030 | 2460 | 2760 | 1565 | 3230 | 3116 | 1890 | 3286 | 1545 | 4100 | |||||||
2900 | 3060 | 3130 | 1000 | 34 | 68-Φ36 | 2540 | 2860 | 1615 | 800 | Φ36 | 3330 | 3216 | 1990 | 3386 | 1590 | 4500 | ||
3000 | 3160 | 3230 | 2610 | 2930 | 1665 | 3530 | 3316 | 2160 | 3486 | 1650 | 5310 | |||||||
