均压放散阀
均压放散阀采用液压的传动方式,适用于高炉的放散系统管路,作放散密闭之用,其启闭位置由电信号控制反馈。由阀座、阀盖、下壳、中壳、拉杆等零件组成。它是卷扬式启闭机控制杠杆系统拉动阀盖实现阀门的启闭,本阀具
0577-67182707
均压放散阀采用液压的传动方式,适用于高炉的放散系统管路,作放散密闭之用,其启闭位置由电信号控制反馈。由阀座、阀盖、下壳、中壳、拉杆等零件组成。它是卷扬式启闭机控制杠杆系统拉动阀盖实现阀门的启闭,本阀具
均压放散阀采用液压的传动方式,适用于高炉的放散系统管路,作放散密闭之用,其启闭位置由电信号控制反馈。由阀座、阀盖、下壳、中壳、拉杆等零件组成。它是卷扬式启闭机控制杠杆系统拉动阀盖实现阀门的启闭,本阀具有结构简单、启闭灵活、密封性能好、操作方便、工作安全可靠等特点,主要用于在高炉休风时将炉中的煤气排放到大气中,以保证高炉系统的安全。
用于高炉工程煤气均压及均压放散系统,是一种密闭型阀门,内置锥形阀塞,密封件堆焊硬质合金,耐磨性好,密封性好,阀塞下开式作均压放散用,上开式均压用。适用于冶金、化工、建材等行业的煤气、空气和其他气体管道,作为切断气体介质用,也可作为气体的排放、放散用。
主要外形尺寸、连接尺寸及质量 单位:mm
称通径 DN(mm) | 公称压力 PN(MPa) | L | D | D1 | D2 | b | H |
200 | 0.1 | 225 | 375 | 320 | 284 | 20 | 865 |
250 | 0.1 | 225 | 425 | 370 | 330 | 20 | 890 |
300 | 0.1 | 245 | 485 | 430 | 389 | 22 | 1020 |
250 | 0.1 | 265 | 555 | 490 | 448 | 22 | 1100 |
400 | 0.1 | 265 | 620 | 555 | 503 | 24 | 1225 |
450 | 0.1 | 285 | 645 | 600 | 570 | 24 | 1265 |
480 | 0.1 | 285 | 735 | 685 | 650 | 24 | 1320 |
500 | 0.1 | 285 | 755 | 705 | 670 | 26 | 1330 |
550 | 0.1 | 285 | 805 | 755 | 720 | 26 | 1360 |
600 | 0.1 | 285 | 850 | 795 | 745 | 28 | 1385 |
610 | 0.1 | 285 | 860 | 810 | 772 | 28 | 1395 |
650 | 0.1 | 285 | 910 | 830 | 794 | 28 | 1410 |
675 | 0.1 | 300 | 935 | 855 | 789 | 28 | 1425 |
700 | 0.1 | 300 | 980 | 890 | 845 | 30 | 1495 |
800 | 0.1 | 300 | 1075 | 985 | 940 | 30 | 1541 |
900 | 0.1 | 300 | 1190 | 1125 | 1070 | 30 | 1718 |
1000 | 0.1 | 410 | 1320 | 1210 | 1140 | 32 | 1650 |
1200 | 0.1 | 470 | 1530 | 1420 | 1350 | 36 | 1795 |
1250 | 0.1 | 470 | 1590 | 1475 | 1410 | 36 | 1800 |

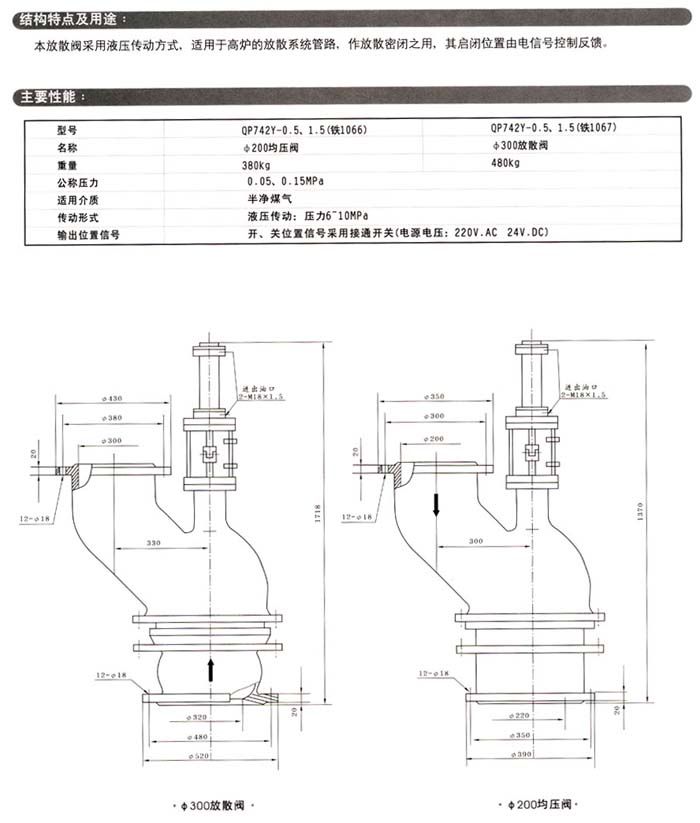

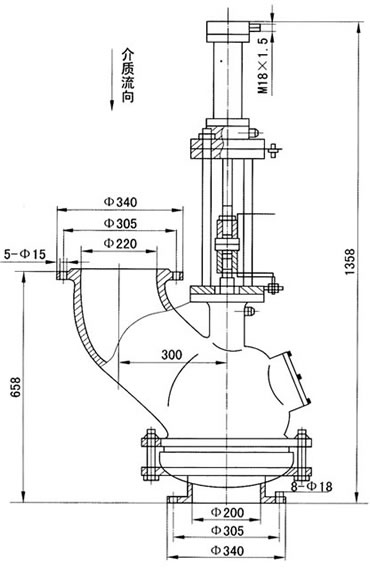

XHJFS均匀放散阀结构简图
