煤气放散阀
除尘放散阀(内锥式)/(锥盖式)由阀座、锥形、阀盖、阀杆、重锺、限制器等零件组成，阀杆为一杠杆机构，用阀杆的起落实现阀门的启闭，依靠重锺的重力使密封面吻合。因增加了限位调整装置，锥形阀盖重复定位精度、
除尘放散阀(内锥式)/(锥盖式)由阀座、锥形、阀盖、阀杆、重锺、限制器等零件组成，阀杆为一杠杆机构，用阀杆的起落实现阀门的启闭，依靠重锺的重力使密封面吻合。因增加了限位调整装置，锥形阀盖重复定位精度、密封可靠，适用于高炉及热风炉系统的放散系统。
主要性能
产品型号:FS65W/H除尘放散阀 (内锥式)/(锥盖式)
产品规格：DN150-600
公称压力：0.1-0.25MPa
适用温度：≤300℃
开启角度：45°
适用介质：煤气、空气和其它气体
FS65W型密封面为本体材料 FS65HL型密封面堆焊耐磨合金钢
主要外形及连接尺寸表

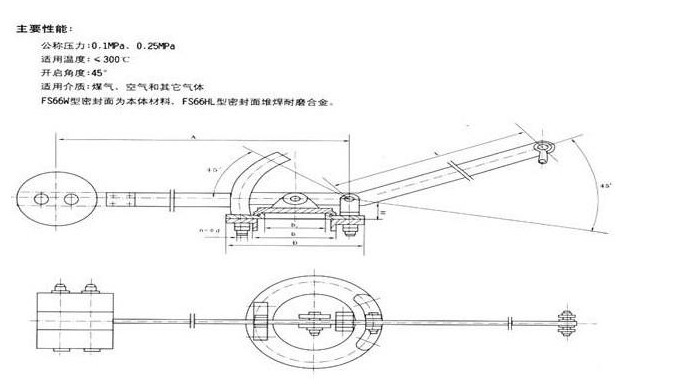

外形尺寸图
DN | Do | D1 | D2 | D | Η | Ε | L | n-φd | 质量（Kg) | |
0.1MPa | 0.25MPa | |||||||||
150 | 162 | 280 | 140 | 320 | 160 | 900 | 850 | 8-17.5 | 145 | 290 |
200 | 216 | 335 | 190 | 375 | 160 | 1000 | 850 | 12-17.5 | 210 | 380 |
250 | 270 | 395 | 240 | 440 | 170 | 1100 | 1000 | 12-22 | 305 | 490 |
300 | 320 | 445 | 290 | 490 | 190 | 1350 | 1200 | 12-22 | 400 | 610 |
350 | 372 | 495 | 340 | 540 | 210 | 1600 | 1500 | 16-22 | 505 | 820 |
400 | 422 | 550 | 390 | 595 | 230 | 1800 | 1700 | 16-22 | 600 | 980 |
450 | 472 | 600 | 440 | 645 | 250 | 2000 | 1900 | 20-22 | 735 | 1050 |
500 | 522 | 655 | 490 | 705 | 270 | 2250 | 2100 | 20-26 | 825 | 1210 |
550 | 572 | 705 | 540 | 755 | 300 | 2500 | 2350 | 20-26 | 940 | 1480 |
600 | 622 | 760 | 590 | 810 | 330 | 2700 | 2550 | 20-26 | 1010 | 1700 |
