烟道闸门
烟道闸门、YZ系列锅炉烟道闸门，分手动烟道闸门、电动烟道闸门两种，是理想的烟道开关装置，一般与锅炉引风机配套使用。装于锅炉引风机出口烟道上，作为支烟道与总烟道之间的烟气切断装置，以防止烟气短路或倒灌。
烟道闸门、YZ系列锅炉烟道闸门，分手动烟道闸门、电动烟道闸门两种，是理想的烟道开关装置，一般与锅炉引风机配套使用。装于锅炉引风机出口烟道上，作为支烟道与总烟道之间的烟气切断装置，以防止烟气短路或倒灌。
具有体积小，工作可靠，安装方便，维修简单，投资少等优点，是国家劳动人事部在“蒸汽锅炉安全监察规定"及“热水锅炉安全监察规定"中明确规定的，在锅炉房烟风系统中，必须要配装的安全措施之一。
本阀道闸门适用于地面水平布置的钢板烟道。
本阀由阀体、阀板、钢丝绳、重锤等组成，通过滑轮转动带动钢丝绳作直线运动，以到开闭的目的。

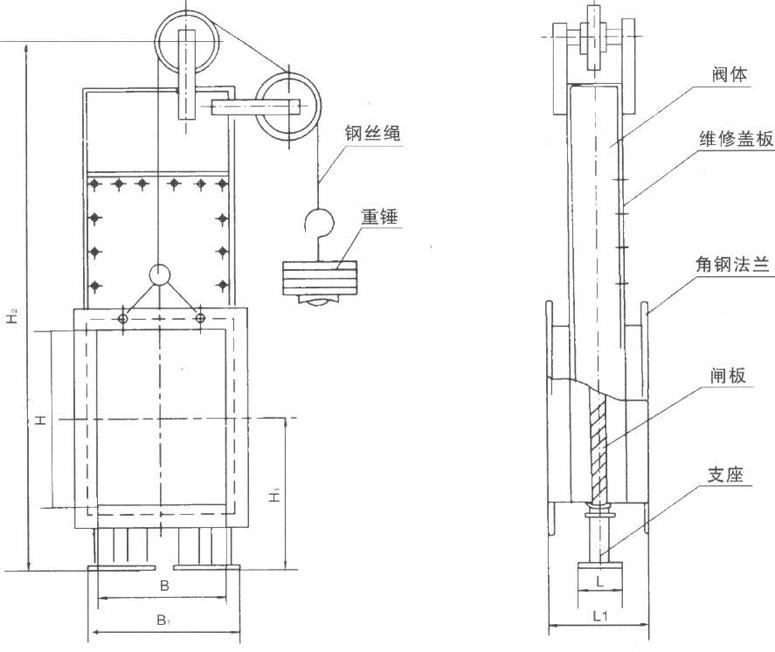

尺寸图
YZ型烟道闸门主要外形及连接尺寸表
烟道闸门 型号 | 适用锅炉容易 (吨/时） | 配用风机 | 外形尺寸 | 重量 | ||||||
Η | Η1 | Η2 | Β | B1 | L | L1 | ||||
YZ-4 | 6 | Y5-47.6C | 380 | 373 | 1563 | 300 | 310 | 240 | 140 | 200 |
YZ-4/1 | Y5-48.6.3C | 410 | 315 | |||||||
YZ-4/2 | Y5-30.8.6 | 438 | 234 | |||||||
YZ-6/5 | 6.5 | Y9-35.12 | 702 | 534 | 2240 | 450 | 460 | 280 | 140 | 320 |
YZ-10 | 10 | Y5-47.9C | 570 | 468 | 2003 | 450 | 460 | 280 | 140 | 370 |
YZ-10/1 | Y5-48.10C | 655 | 504 | |||||||
YZ-15 | 15 | Y5-47.11 | 704 | 563 | 2298 | 558 | 610 | 280 | 140 | 390 |
YZ-20 | 20 | Y5-47.12D | 760 | 563 | 2298 | 600 | 610 | 280 | 140 | 390 |
YZ-20/1 | Y5-48.12.5D | 815 | 627 | |||||||
YZ-35 | 35 | Y4-73.14D | 1260 | 813 | 2336 | 610 | 900 | 280 | 140 | 380 |
YZ-35/1 | Y4-68.14D | 1090 | 784 | |||||||
注：本阀可按用户要求设计制造
