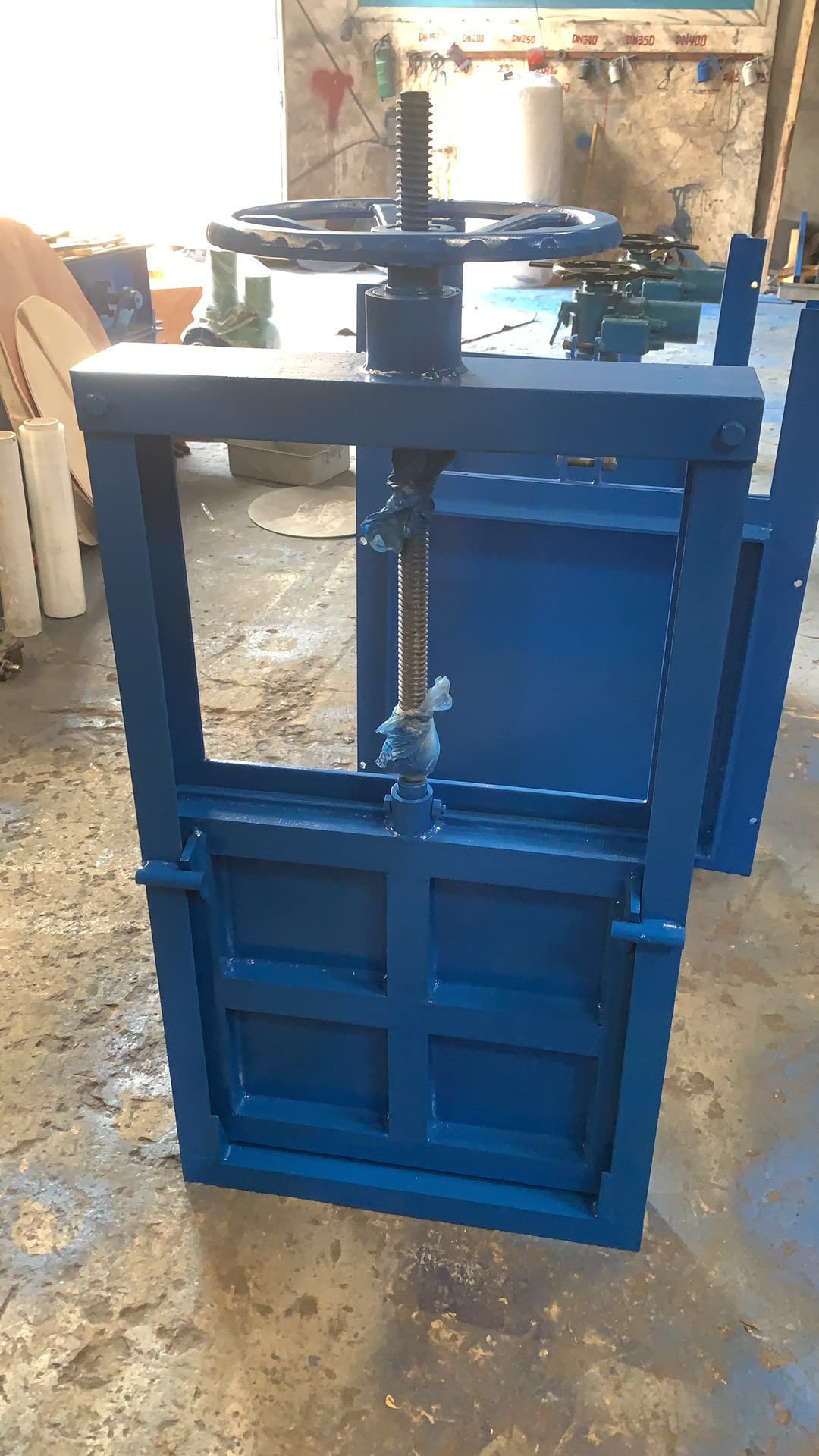

手动渠道闸门安装说明

该渠道闸门主要材料有碳钢或不锈钢（可根据用户要求制做），密封圈采用橡胶软密封，具有重量轻、操作灵活、防腐蚀、不生锈、安装维修方便、密封可靠等功能，可广泛用于污水处理厂、自来水、排灌、环保、电力、塘堰、河流等工程、作为截止、调整流量和控制水位之用。本阀为渠道闸门，三向止水，适用于渠道中间，作截流用。

一、主要性能

1、公称压力：0.1MPa

2、使用介质：清水、污水、海水以及酸性介质，

3、适用温度：≤80℃

4、工作水头：正向≤10m-H₂O；反向≤2m-H₂O；

5、渗水量：1.25L/min.m

二、结构特点：

1、重量轻：约为铸铁闸门的三分之一；

2、耐腐蚀：耐酸碱大部分腐蚀化学品及污水，海水；

3、密封性好：采用橡胶对金属密封，止水胶圈为空心结构，密封性能好；

4、力矩小：由于门板重量轻，门板与导轨之间的摩擦阻力小，故使得手轮操作力矩不大于100N

5、独特结构：采用可靠的温度和钢度的焊接结构，高性能的密封件保证闸门有效启闭，独特和楔块设计使得闸门启闭更加可靠，并能受较大反向水位；

6、寿命长：由于门板与导轨之间只有最后一小段密封时接触，密封面磨损非常小；

7、维修方便：楔形块可做调整，经多年使用后，如出现局部渗漏现象，只需调整楔形块增加止水胶圈压缩量即可，省时省力，维修成本低。

8、启闭机：可按不同状况选用手动、气动、电动

9、安装方便：闸门框通过二次混凝土浇注固定，方便可靠。（也可与预埋钢件焊接）。

三、安装方式及要求

1、参照提供的安装布置图，在渠道上留好闸槽的位置

2、看好水流方向，光面为背水面，将阀门整体吊起放入预留闸槽内。

3、调整好安装位置，保证底槛与水平面平行度1/1000，止水面与平面垂直度为1/1000。

4、安装精度调整好后，确认无误，最后进行二次浇注，保证整体安装质量。

四、维护注意

1、本产品适用与渠道中间，水平位置安装

2、本产品宜放干燥通风地方搬运，安装时切勿碰撞敲击。

3、驱动装置、丝杆不允许做起吊作用

4、使用前，操作人员应熟悉设备性能和操作方法

5、使用本阀时，手动操作应灵活无卡阻，在开启或关闭时请勿用力过猛，以免损坏其他零件及启闭装置
