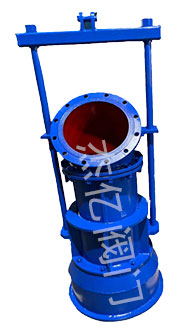

锥形阀的安装流程

1、套筒与阀体的安装。这步骤主要是将套筒与阀体按照图纸要求安装在一起。套筒阀安装前，先进行套筒圆度及尺寸的复核，合格后才能进行下一步的安装。套筒与阀体安装好后，把组合体立在水平地面进行全行程运动，运动时注意观察与测量套筒与阀体的间隙，全行程的间隙必须均匀，出现不正常时，需仔细分析原因并解决不正常现象。全部正常后将套筒放到阀体底部，调整好间隙后用辅助工具将套筒与阀体固定死，让他们不能有相对运动。

2、阀体与埋设管的安装。埋设管与阀体，主要是通过法兰用螺栓连接。安装前，由于阀体法兰与埋设管法兰之间是利用O型橡胶止水，因此必须测量检查阀体法兰与埋设管法兰的尺寸与其平面度，以免影响止水效果。安装可以采用汽车吊与手动葫芦结合的方式，汽车吊当主吊，手动葫芦留尾，先确定大致45°倾斜，把阀体吊近埋设管时，利用留尾葫芦仔细调整角度，使阀体法兰与预埋管法兰的角度吻合，正确后连接法兰螺栓。螺栓上紧的时候须注意先后顺序，对称上紧，避免出现螺栓无法安装的情况。

3、拉杆的安装。拉杆安装时注意与阀体中心线的公差以及角度控制。

4、平衡梁与支承支座的安装。拉杆安装好后，利用拉杆先确定平衡梁的正确位置，注意左右吊点的平形，半固定平衡梁，再用平衡梁确定支承支座的正确位置，最后固定好支承支座。

5、启闭螺杆机的安装。平衡梁安装好后，把螺杆机按照图纸要求安装上去，固定好。安装时注意启闭中心线与阀体中心线的偏差。

6、安装复核及试机。全部安装好后，必须进行安装数据与尺寸复核，正确后拆去多余的固定材料，包括套筒与阀体，平衡梁等的辅助固定材料，然后进行无负荷试机，正常后倒二期硂固定启闭机以及平衡梁支承支座。
