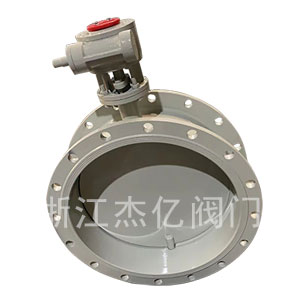

手动通风蝶阀简介及技术参数

手动通风蝶阀概述应用：

手动通风蝶阀是一种结构简单的调节阀，同时也可用于低压管道介质的开关控制。通风蝶阀是一种非密闭型蝶阀。通风蝶阀应用于化工、建材、电站、玻璃等行业中的通风、环保工程的含尘冷风或热风气体管道中，作为气体介质调节流量或切断的管道控制装置。本类阀门在管道中一般应当水平安装。

手动通风蝶阀结构特点：

1、采用中线式蝶板与短结构钢板焊接的新型结构形式设计制造的，结构紧凑、重量轻、便于安装、流阻小、流通量大，避免高温膨胀的影响，操作轻便

2、内无连杆、螺栓等、工作可靠、使用寿命长。可以多工位安装，不受介质流向影响

用途：通风蝶阀是一种非密闭型蝶阀，广泛适用于建材、冶金、矿山、电力等生产过程中介质温度≤800℃，公称压力为0.1MPa的管道上，用以连通、启闭或调节介质量。

手动通风蝶阀性能参数：

公称压力：0.05MPa

壳体试验压力：0.1MPa

适用温度：450℃；600℃；900℃

适用介质：热风、烟气、燃气

介质流速：≤50m/s

泄漏率：1%

手动通风蝶阀根据温度，阀板阀体选用材质表：
