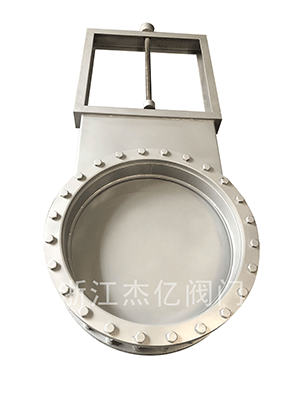

封闭式液动插板阀产品结构特点

封闭式液动插板阀为封闭式结构设计，阀体采用全封闭式外壳，操作过程管路的气体不外泄漏，避免了环境污染，具有较好的抗管道外力强度，电液动装置的设置在外部，方便维护检查，人员近距离操作的安全性能较高，缺点是更换胶圈较麻烦。其结构特点如下：

1、阀门结构采用全封闭式，操作时介质不会向外泄漏，操作安全且无环境污染；

2、阀体采用整体框架式结构，刚性好，能承受较高的介质压力；

3、密封副部位采用不锈钢与橡胶密封，密封圈为双凸型密封可靠，密封圈装在阀板上，以便于更换；

4、伸缩体与固定套之间采用多层波纹管连接，使用寿命长，密封可靠，波纹管内安装填料式耐磨套，粉尘不进入波纹管内；

5、夹紧机构采用闭环式多点夹紧，因此同步性好；

6、特制的控杆和顶轮机构，确保阀板运行时无摩擦；

7、该阀设有氮气吹扫孔，以便吹扫阀座和传动部位积灰、开启灵活，底部设有排水管接口，将阀箱内积水排出；

8、夹紧、松开和阀板行走采用电动驱动。操作方便，性能稳定，电装带手动机构，手、电可实现随意切换。
