气动通风蝶阀特点及工作原理

2023/7/27 15:47:37

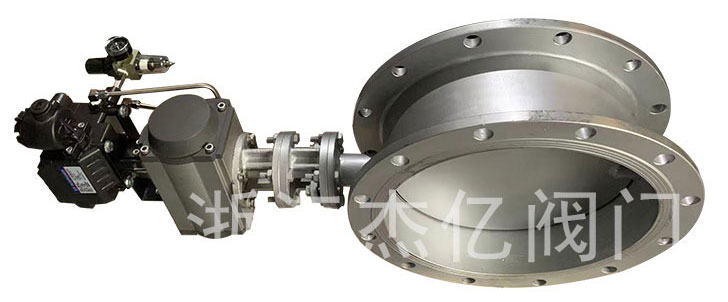

气动通风蝶阀采用与阀体相同材料加工成密封圈,采用气动传动。其适用温度随阀体选材而定,公称压力≤0.6MPa,一般适用于工业、冶金、环保等管道作通风调节介质流量之用。

用途及特点:

1、设计新颖、合理、结构独特、重量轻、启闭迅速;

2、操作力矩小、操作方便、省力灵巧;

3、采用适应的材料以满足低、中、高不同介质温度及其腐蚀性介质等。

工作原理:

本蝶阀由电动机带动驱动执行机构,使蝶板在90°范围内自由转动以达到启闭或调节介质流量的目的。衬胶蝶阀作为一种用来实现管路系统通断及流量控制的部件,已在石油、化工、冶金、水电等许多领域中得到极为广泛地应用。已公知的阀门技术中,其密封形式采用密封结构,密封资料为橡胶、聚四氟乙烯等。由于结构特征的限制,不适应耐高温、高压及耐腐蚀、抗磨损等行业。现有一种比较先进的蝶阀是三偏心金属硬密封蝶阀,阀体和阀座为连体构件,阀座密封外表层堆焊耐温、耐蚀合金材料。多层软叠式密封圈固定在阀板上,这种蝶阀与激进蝶阀相比具有耐高温,操作轻便,启闭无摩擦,关闭时随着传动机构的力矩增大来补偿密封,提高了蝶阀的密封性能及延长寿命的优点。
