渠道闸门的结构特点

渠道闸门主要结构特点：

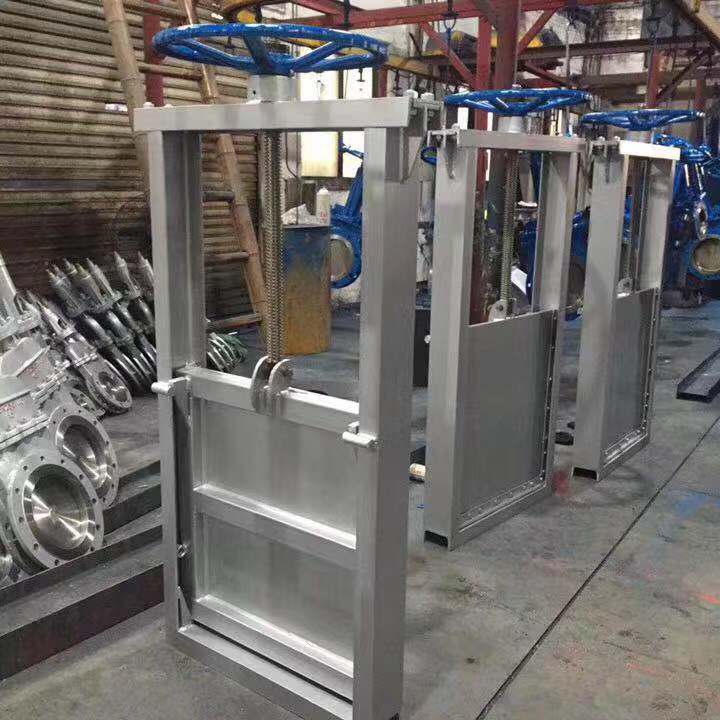

1、渠道闸门采用整体结构、暗杆启闭的形式，闸槽的过水宽度与渠道等宽，门板的密封采用橡胶密封，且适用于双向止水除非另有规定。门框、门架采用钢板在剪板机上下料，在折弯机上折边，在专用工作台上拼装焊接。结构牢固合理，能承受活动载荷，门框保证在受到启闭机重力和启闭力反作用时不变形。渠道闸门适合于开敞的明渠安装，三边止水，闸门关闭后，门板应高于最高设计水位100mm以上。

2、门板为梁板式结构，门体用不锈钢0Cr17Ni12Mo2（316）钢板加工成方形板，在其迎水面用钢板焊接“井”字加强筋。在最大受压条件下应具有足够的强度和刚度，板的厚度不低于8mm，挠度不大于渠宽1/1000。确保了门体的不变形。闸门为暗杆式启闭，在门体上部的重锤线部位设置启闭螺母，留有丝杆通道，保证闸门平稳地升降。

3、止水橡胶采用优质产品，此产品弹性高，止水效果好、耐腐蚀、抗老化。用钢板压条和螺栓把止水橡胶固定在门框边上，泄漏量不大于1.25L/min.n（密封长度）

4、丝杆采用圆钢精加工而成，其螺纹精度达7e级标准，保证了与启闭螺母的密切配合。门杆直径为50mm。

5、电动驱动装置附设手轮操作机构，手轮直径不大于400mm，手轮的操作力应小于150N，电动启闭装置直接安装在门架的上部，离地的高度满足人工手轮操作的高度。
