渠道闸门的主要构成

2023/8/16 16:48:47

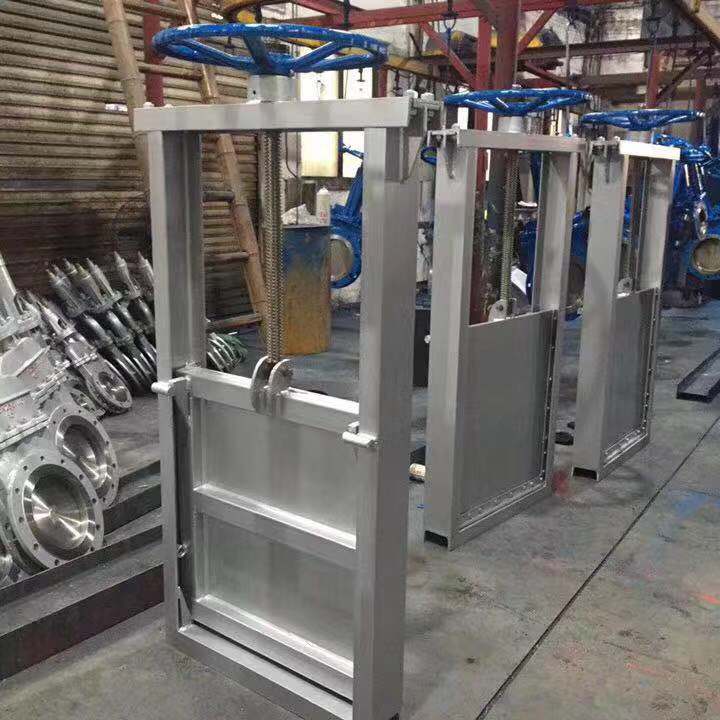

渠道闸门主要由门框、门体、密封条、传动丝杆及轴导架、推力螺母等部件构成。

1、门框与启闭门架

门框采用不锈钢制造而成,经时效处理,并由有足够断面,以保证其刚度。

门框两侧自带导槽,经精加工后作门体升降的导轨;门框的导轨与上部启闭门架形成一个完整的整体,上部横梁具有足够断面,以满足启闭机关闭时产生的最大反力。门框按规定的最大水头设计,就抗拉、抗压、抗剪强度而言,安全系数至少为5,在最大工作载荷下,其绕度不大于1/900mm。

2、门体

门体采用不锈钢制造的平板,并经时效处理,在门板上设有足够数量的水平和垂直加强筋。以适应工作水压的要求,加强筋一般间距为250-350mm左右,门体两侧经精加工与门框侧槽配套,形成上下滑轨。最大水龙头设计就按规定的抗拉、抗压、抗剪强度而言,安全系数至少为5。

3、密封

闸门的密封由侧向和底部组成,侧向密封可采用倾斜式橡胶密封扳紧密贴合门板的结构形式;底部密封条采用矩形结构形式,其材质为P型丁晴橡胶,利用门体关闭时与之接触达到密封效果,在结构设计上保证侧向与底部密封良好,从而达到止水目的。使门框和门板在使用时保持原位,不变形、不动动。

4、推力螺母

每座阀门在杆和启闭机的连接处均设有推力螺母,其采用磷青铜制造;具有足够设计的余量,以承受在最大水头工况下开启或关闭闸门时所需的推力。其最小安全系数为5。

5、传动丝杆及门连接杆

丝杆采用圆钢制成梯形螺纹,其精度达到7级标准,螺纹长度比门体行程高度加长200mm闸门处于关闭位置时,螺纹超出启闭机50mm丝杆总长度超过500mm时,在分段加工时,其接头采用圆钢加工成内圆孔,并用圆钢铰制螺栓将丝杆互换配合,丝杆总长度超过4000mm时,将增设轴导架,轴导架由铸铁衬套管安装在铸铁托架上组成,铸铁托架固定在池壁上,导管与托架都可在两个方向进行调节,丝杆下部设有圆钢销套,用销轴与门体相连。丝杆具有足够的强度和稳定性,无弯曲和变形,在最大启闭力或关闭力作用下其安全系数为2。
