敞开式电动插板阀结构特点

敞开式设计结构，具有重量轻、易维护（密封胶圈更换、电动装置维护检查、更换、阀门的局部维护均在外部。所以维护时不影响阀门正常工作），阀门的运行过程、开关状态直观性好，启闭后检查完成状态极为方便，具有封闭式不可替代的优势，缺点是启闭时有随后阿亮的煤气外漏。本阀门在设计上学习了国外插板阀浮动阀板的先进技术；压紧传动机构采用齿圈、齿轮、梯形螺纹、丝杆副同步双向压紧。左、右旋梯形螺纹丝杆同步压紧的优点是：启动力矩小、螺纹副自锁性好，阀门密封可靠，阀板移动采用销齿传动机构，不易积灰，满足了粉尘多、润滑条件差、工作环境恶劣的场合使用。

本阀门地面可配置防爆型控制柜，实行现场控制和远距离与PLC系统连接控制，设置距离10米以上。法兰连接标准：GB/T9115-98。

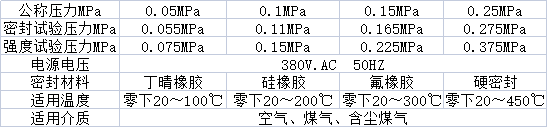

主要性能参数：
