渠道闸门结构特点简介

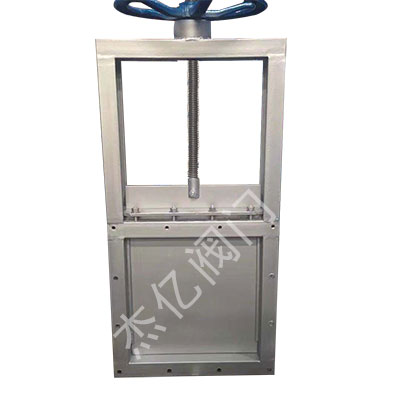

渠道闸门主要由门体、门架、门框、止水橡胶、丝杆、驱动装置等部件构成，广泛应用于排水工程，以达到截断渠道内介质流速的目的。其主要结构特点如下：

1、渠道闸门采用整体结构、暗杆启闭形式，闸槽的过水宽度与渠道等宽，门板的密封材质采用橡胶密封，且适用于双向止水，除非另有规定。门框、门架采用钢板在剪板机上下料，在折弯机上折边，在专用工作台上拼装焊接。结构牢固合理，能承受活动载荷，门框保证在受到启闭机重力和启闭力反作用时不变形。渠道闸门适合于开敞的明渠安装，三边止水，闸门关闭后，门板应高于最高设计水位100mm以上。

2、门框：门框采用不锈钢制造而成，经时效处理，并有足够断面，以保证其刚度，门框两侧自带导槽，经精加工后作门体升降的导轨；门框的导轨与上部启闭门架形成一个完整的整体，上部横梁具有足够断面，以满足启闭机关闭时产生的最大反力。门框按规定的最大水头设计，就抗拉、抗压强度而言，安全系数至少为5

3、门体：门体采用不锈钢制造的平板，并经时效处理，在门板上设有足够数量的水平和垂直加强筋。以适应工作水压的要求，加强筋一般间距为250-350mm左右，门体两侧经精加工与门框侧槽配套，形成上下滑轨。最大水龙头设计就按规定的抗拉、抗压强度而言，安全系数至少为5。

4、推力螺母：每座阀门在杆和启闭机的连接处均设有推力螺母，其采用磷青铜制造；具有足够设计的余量，以承受在最大水头工况下开启或关闭闸门时所需的推力。其最小安全系数为5

5、密封：闸门的密封由侧向和底部组成，侧向密封可采用倾斜式橡胶密封扳紧密贴合门板的结构形式；底部密封条采用矩形结构形式，其材质为P型丁晴橡胶，利用门体关闭时与之接触达到密封效果，在结构设计上保证侧向与底部密封良好，从而达到止水目的。使门框和门板在使用时保持原位，不变形、不转动。

6、传动丝杆及门连接杆：传动丝杆采用圆钢制成梯形螺纹，其精度达到7级标准，螺纹长度比门体行程高度加长200mm闸门处于关闭位置时，螺纹超出启闭机50mm丝杆总长度超过500mm时，在分段加工时，其接头采用圆钢加工成内圆孔，并用圆钢铰制螺栓将丝杆互换配合，丝杆总长度超过4000mm时，将增设轴导架，轴导架由铸铁衬套管安装在铸铁托架上组成，铸铁托架固定在池壁上，导管与托架都可在两个方向进行调节，丝杆下部设有圆钢销套，用销轴与门体相连。丝杆具有足够的强度和稳定性，无弯曲和变形，在最大启闭力或关闭力作用下其安全系数为2。
