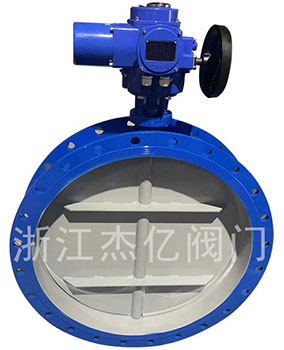

电动通风蝶阀使用说明书

电动通风蝶阀使用说明书

一、概述

电动通风蝶阀采用中线式碟板与短结构钢板焊接的新型结构形式设计制造的,结构紧凑、重量轻、便于安装、流阻小、流通量大,避免高温膨胀的影响,操作轻便.体内无连杆、螺栓等、工作可靠、使用寿命长.可以多工位安装,不受介质流向影响.主要用于冶金、化工、建材、电站、玻璃等行业中的通风、环保工程的含尘冷风或热风气体管道中,作为气体介质调节流量或切断装置。

二、特点

1、采用中线式蝶板与短结构钢板焊接的新型结构形式设计制造的，结构紧凑、重量轻、便于安装、流阻小。

流通量大、避免高温膨胀的影响，操作轻便；

2、使用寿命长，可以多工位安装，不受介质流向影响；

3、设计新颖、合理、结构独特、重量轻、启闭迅速；

4、操作力矩小，操作方便，省力灵巧；

5、采用适应的材料以满足低、中、高不同介质温度及腐蚀性介质等。

三、用途

本蝶阀是一种非密闭型蝶阀,广泛适用于建材、冶金、矿山、电力等生产过程种介质温度≤300℃公称压力为0.1Mpa的管道上,用以连通、启闭或调节介质量。

四、采用标准

1.设计与制造标准：JB/T8692-2013

2.结构长度标准：JB/T8692-2013

3.法兰尺寸标准：GB/T9115-2010

4.检验与试验标准：JB/T8692-2013

五、主要技术参数

六、主要零件材料

七、电动通风蝶阀执行器参数

（1）功能强劲：智能型、调节型、开关式。

（2）体积小巧：体积仅相当于同类产品的35%左右。

（3）使用方便：采用单相电源,接线简单；采用独创的球型凸出结构,使观察更方便；免加油免点检、防水防锈、任意角度安装.

（4）保护装置有双重限位、过热保护、过载保护.全行程时间15秒、30秒、45秒、60秒.与带手动功能。

（5）智能数控：内置模块采用先进计算机单片与智能控制软件直接接收计算机或工业仪表等输出的标准信号〔4-20mA DC /1-5VDC〕实现阀门开度的智能控制和精确定位。也可选用3810系列或NA系列电子式角行程执行机构.亦可选用PSQ系列或HR系列.≥DN600口径阀门一般采用380VAC电动执行器。

八、产品选型

（1）阀体参数：公称通径、工作压力、工艺介质、使用场合、阀体材料等系列参数

（2）执行器参数：电源电压、控制方式<开关型,调节型>、控制信号<4-20ma,1-5v>、作用方式<电-开式,电-关式>
